南航明珠大酒店无线覆盖项目解决方案
发布日期:2021-01-28 16:11:00阅读量:309

一、项目背景

1.1 店需求分析

 无线网络部分:公共区域无线AP设备性能不足,1楼餐厅、2楼大厅及3楼宴会厅出现设备宕机无线网络瘫痪;无线信号分布不均匀,部分区域信号差,无线并发人数   少,无法满足现酒店1号楼接入人数同时使用;办公室内没有单独安装AP,无线信号不佳;无线网络需满足公安部82号令要求。

 有线部分:1号楼有线网络的设备老旧需要升级设备,满足新接入大带宽的使用需求,并且需要跟5号楼的设备进行统一的组网。

 出口带宽较低,下行速度无法满足上网需求。



1.1.1 酒店餐厅无线点餐

酒店承接婚宴、同学聚会、生日party、庆功会等,为了让顾客点餐更加地便捷、享受自助服务,能够接收到菜品推荐等广告信息,帮助客户点餐,且为酒店菜品做广告,这种创新的点餐方式,给传统餐饮业带来业务上的创新,增加客户的满意度。

为了保障无线点餐系统的稳定、快速运行,必须保证无线信号覆盖无死角,而且在所有位置信号强度和访问速度必须得到保障。




1.1 .2会议室高密接入

酒店经常会承接酒店、政府的各项会议,例如各酒店的年会、渠道会议、发布会等等,这一块收入也成为酒店很重要的一块收入。而现在的各项会议无线网络成为必不可少的选项。但是会议室在相对较小的空间里汇聚了众多的接入终端,接入密度非常大, 合理的解决会议室高密的问题,让用户拥有更好的无线网络体验成为酒店提升竞争力的重要手段。


二、 解决方案

2.1 酒店整体组网解决方案

2.1.1 酒店整体组网解决方案

 更换企业级高密无线AP设备,单个AP最大支持100个终端同时接入,解决1楼餐厅、2楼大厅及3楼宴会厅高密区域的无线网络使用场景。

 根据区域调整AP的分布,增强无线信号。

 每个办公室采用一个面板AP覆盖,增强无线信号。

 提供企业级高性能的出口网关设备,增加出口处理性能。1号楼跟5号楼的连接通过万兆模块传输,增加5号楼的出口带宽。

 提供对接公安网监。

 带宽推荐100M城域网+3到5条1000M商业光纤。

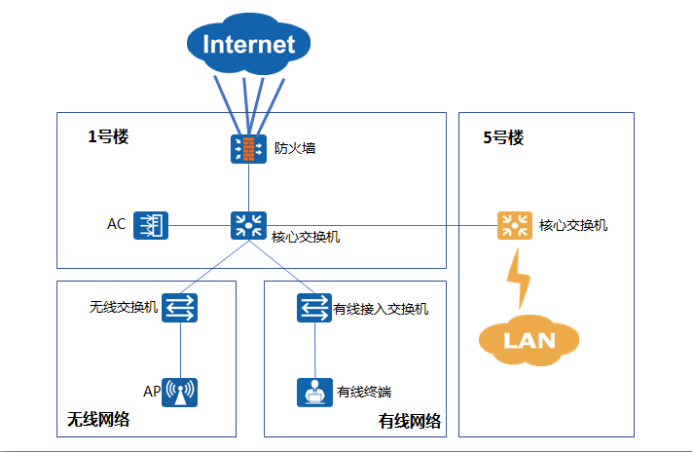

网络拓扑如下:




2.2酒店无线覆盖方案

我司技术无线系统,针对酒店实际情况进行专业方案部署。根据现场实际勘测、信号测试情况,无线网络采取蜂窝式部署方式。

2.2.1 办公室无线覆盖

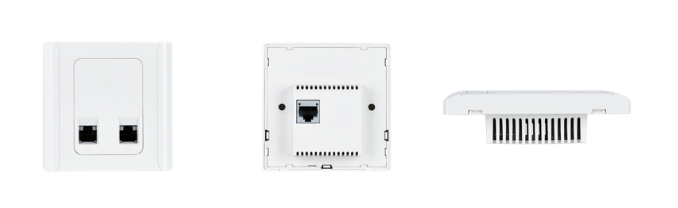

部署NAP-3600-P,呈86面板式设计,可直接替换原有的有线网络面板盒,不破坏酒店装修,并且产品是部署在办公室内部墙面上,直接对办公室进行无线覆盖,避免了吸顶AP部署在楼道走廊时无线信号穿透房间墙壁甚至是卫生间等造成房间内信号差、网络不可用的问题。


2.2.2 大堂、会议室、餐厅等

大堂、会议室、餐厅等室内场景具有接入用户数多,覆盖范围大的特点,通过部署支持802.11ac协议的高性能室内吸顶AP(支持吸顶、壁挂、桌面放装三种安装方式),其高吞吐量、高用户并发等优异的性能均能很好的满足无线接入。


2.2.3 设备清单

设备清单及位置统计如下:

序号

设备类型

设备品牌

设备型号

放置区域

设备数量

合计

1

无线接入点AP

信锐

NAP-3600-P(MU)

办公室

  32

118

NAP-3600 (MU)

大堂、客房走廊

   72

 NAP-3620 (R3)

餐厅、宴会厅

14

2

无线控制器

NAC6380

核心机房

   1

1


设备清单及位置统计如下:

2.2.4上网行为审计及网监对接

2.2.4.1 上网行为审计

酒店有线无线网络不仅需要完成顾客的接入、认证,同时对顾客的有线无线网络行为和内容进行审计,包括但不限于HTTP外发内容、访问的网站和下载、邮件、FTP、TELNET、其它网络应用、邮件内容以及上网流量与时长控制。

通过配置审计策略,在角色中引用相应用审计策略,并给用户分配相应的角色,即可实现对用户的审计。

2.2.4.2 网监对接


2.3 酒店有线网络优化与加速设计

2.3.1 精细的流量控制

Ø 应用的策略控制

对员工的上网进行访问控制,防止因员工看视频、狂刷微博、贴吧等行为而严重影响工作效率,避免因为时间耽搁或者消极的服务态度而导致客源地流失,造成经济损失。

Ø 借用空闲带宽

空闲带宽可以被其它通道借用。不同优先级的通道竞争流量时,较高优先级的通道能优先获得全部空闲带宽,相同优先级的通道竞争流量时,按各自保证带宽数值的比获取带宽。

Ø 用户带宽平均分配

支持流量通道内智能平均分配用户带宽,根据在线用户数量平均分配带宽资源。比如: 该流量通道总流量为8M,此时适用用户当中有 2个人在线,则每一个用户享受4M的带宽, 当 4个人在线时,则每一个用户享受2M的带宽。





2.4 设备清单

序号

设备类型

设备品牌

设备型号

产品描述

设备数量

1

防火墙

华为

USG6620

扩展千兆电口/千兆光口/万兆光口,支持BYPASS插卡

一体化防护 集传统防火墙、VPN、入侵防御、防病毒、数据防泄漏、带宽管理、Anti-DDoS、URL过滤、反垃圾邮件等多种功能与一身,全局配置视图和一体化策略管理

应用识别与管控 可识别6300+应用,访问控制精度到应用功能,例如区分微信的文字和语音。应用识别与入侵检测、防病毒、内容过滤相结合,提高检测性能和准确率

1

2

核心交换机

7703

S7700智能路由交换机(以下简称S7700)是华为公司面向下一代企业网络架构而推出
的新一代高端智能路由交换机。该产品基于华为公司智能多层交换的技术理念,在提
供稳定、可靠、安全的高性能L2/L3层交换服务基础上,进一步提供MPLS VPN、业务
流分析、完善的QoS策略、可控组播、资源负载均衡、一体化安全等智能业务优化手
段,同时具备超强扩展性和可靠性。

1

3

接入层交换机

S5720S-52P-LI-AC

48个10/100/1000Base-T以太网端口,4个千兆SFP,交流供电

包转发率:87Mpps/144Mpps

交换容量:336Gbps/3.36Tbps

12
