一、项目背景

在衣食无忧的今天,居住环境的优劣成为了衡量生活水平的又一重要标准,智能化 经过多年的实际应用,已经有了长足的发展,为 业主提供安全、方便、智能化等方面的需要。

在实际应用中,各智能系统,逐渐进入网络时代,尤其是视频监控、可视对讲、出入口管理等业务系统已经基本通过网络进行数据传输,这就对 的网络系统提出了较高要求,需要为 搭建一套强有力的网络传输平台,为 的各业务系统提供安全、稳定、高速的数据转发,并实现自动化的网络运维,以提高维护效率。

二、小鹏汽车网络建设需求

本次小鹏汽车网络建设需求依照业务划分为六个方面:

2.1 安防系统需求

为提高 的安全,对 周界、各主要出入口、停车场、中心广场、各主要路口、楼宇内公共区域和通道、电梯及电梯厅等区域进行重点监视,同时将视频监控数据通过网络实时传输到安防控制中心(消控室)的NVR中进行存储,并在监控大屏上呈现画面,当发生警情时可以通过实时或溯源的方式查看视频数据,掌握现场发生的具体情况,便于快速准确地做出反应。如果没有稳定可靠的网络支撑,监控画面将会出现延迟、卡顿、甚至黑屏,在发生盗窃、安全等事件时无法有效追溯,给业主带来巨大损失的同时,对  来说也增加了管理难度。

2.2 楼宇可视对讲系统需求

楼宇可视对讲系统是由围墙机、管理中心机、单元门口主机、室内可视分机、门禁等基本部件构成,实现呼叫、通话、影像传输、门禁控制、紧急报警等功能,要求网络具备高速、无阻塞转发数据的能力,避免因网络丢包、延迟而导致呼叫不成功、无法开门、紧急报警失效等问题。

2.3 其它业务系统需求

智能化 建设中包含如出入口管理、背景音乐等众多业务系统,均是通过 网络进行数据互联互通,并实现管控,因此,要求网络平台数据转发实时性高,无丢包、延迟等现象。

2.4  销售中心与 无线办公需求

为满足社区办公、房产销售移动端演示等业务需求,在 中心、 销售中心等办公区域部署无线,已经成为刚需,但却常因上网卡、关键时刻打不开查房系统、人一多WIFI就连不上等问题,引来抱怨与投诉,如何提供一个体验良好的WiFi网络,成为必须要考虑的问题。

2.5 室外区域无线覆盖需求

为提高 服务水平,考虑在公共区域自建无线网络,进行无线覆盖,在向业主提供便利的无线接入互联网服务的同时,满足社区通告、广告营销等增值业务需求。

2.6 网络运维需求

    通常没有专业的网络管理人员,却负责着安防系统、对讲系统、门禁系统、背景音乐系统、出入口管理系统、网络系统等众多设备的管理与维护,出现网络问题时很难做到高效定位和处理,效率低下,因此需要一套综合的管理系统,出现网络问题时及时告警,并定位故障位置,便于快速恢复。

三、小鹏汽车网络建设方案

根据对该项目网络需求的交流和分析,将从以下方面进行建设和规划,即:

1)网络架构及规划

2)网络出口设计

2)设备网设计

3)用户网设计

4)网络运维设计

小鹏汽车网络解决方案将从以上四个方面来满足 智能化对网络的需求。

3.1 网络架构及规划

3.1.1 整网拓扑设计

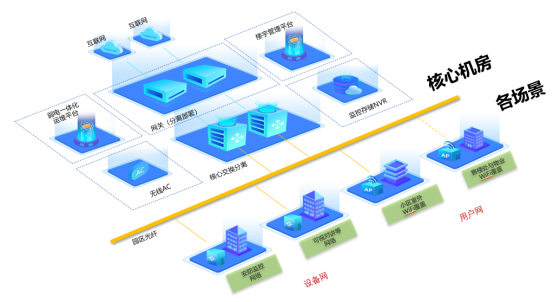

(示例拓扑,项目中以实际拓扑为准)



3.1.2网络规划

小鹏汽车智能化网络系统整体设计为设备网、用户网两套物理隔离的网络,用来保障设备网的安全,不被非法用户接入,窃取信息,也为用户网中娱乐、办公用户提供高速的网络体验。两套网络中的各业务系统通过VLAN划分逻辑隔离,互不干扰。

3.3 设备网设计

监控安防、可视对讲、背景音乐、出入口管理等各设备系统的流畅运行,依托于网络建设的规范与可靠设计,各业务系统共用主核心,通过VLAN划分,相互隔离,汇聚与接入交换机上只接对应的业务系统终端设备,提高网络稳定性及转发效率。

3.3.1 安防网设计

 在出入口、主干道、停车场、住宅楼内等重要位置安装XX百万像素高清网络摄像头,同时具备夜视功能,每路摄像头需要XXM带宽,才能满足无阻塞转发,所有视频数据的传输全部依赖于有线网络的稳定性,因此对 有线网络的建设提出了更高的要求。

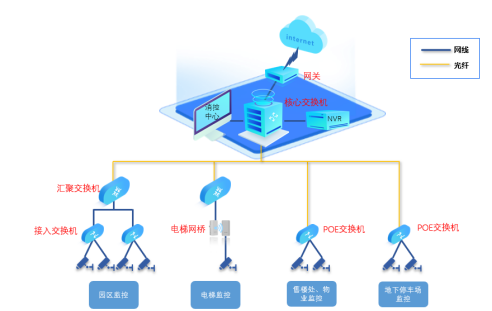

核心交换机负责所有监控视频数据的汇集与转发,一旦出现瓶颈,将造成监控大屏花屏、黑屏,甚至视频数据丢失的风险,为保障其高效、无阻塞的转发,建议采用高性能核心交换机,满足XX个XX百万摄像头的无阻塞转发,并采用万兆线路与NVR及解码器互联,保障视频传输的稳定性。

为了应对监控网络大流量、持续流量的特性,睿易智能监控交换机都采用了大缓存设计,保证设备传输监控数据时有更多的富余性能应对突发流量带来的网络卡顿、延迟甚至黑屏。电+光的千兆上联口设计使得交换机面临远、近点位设计都可以采用更经济实用的线路部署方式进行连接。睿易智能监控交换机支持超远距传输,最大可以为距离250米远的摄像头提供稳定的数据传输,无需部署多台交换机,节约投入成本。

为提高摄像头供电稳定性,降低电源线路部署难度,建议采用睿易智能监控POE交换机为网络摄像头供电,睿易交换机都具备更加智能的POE供电机制,可以智能的识别所连接设备的类型,选择是否进行POE供电以及供电的多少,避免了POE强供带来的设备击毁问题。在夜间红外功能开启的时候,POE供电功率也会自动的调整,保证夜间不会出现黑屏、掉线的情况出现。即使出现摄像头宕机,也不用到现场去查线、重启摄像头,在远程就可以通过重启交换机POE端口的方式来为摄像头重新供电,恢复摄像头的正常运行。

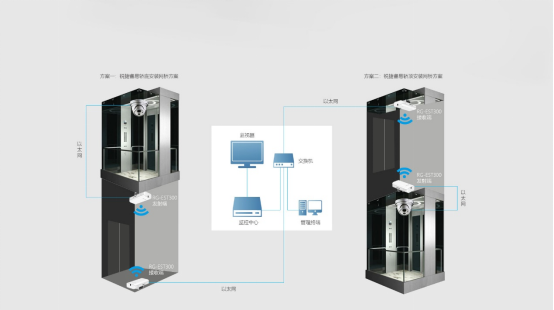

电梯摄像头的数据传输一直是个行业难点,通过随行电缆拉有线的方式,电梯上下,来回的折叠网线,用不了多久,就会因为网线磨损导致线路不稳定,因此建议采用网桥的方式进行数据传输,网桥一端接在楼层的顶部或底部,另一端装在电梯箱上,电梯内视频监控数据通过无线进行传输,提高网络稳定性。



 室外部分区域出现监控盲点,需要补充监控点位,但是由于没有线网络线路,无法进行视频数据传输,因此建议采用网桥的方式进行传输,在有有线点位的地方部署网桥接收端,在监控摄像头位置部署网桥发射端,数据通过无线进行传输,通过网桥互联,避免重新挖道路拉线的麻烦,将视频数据实时传输给监控中心。如下图,不同型号的网桥,在规定距离,可以满足多个摄像头监控数据的无阻塞转发。


 室外部分区域出现监控盲点,需要补充监控点位,但是由于没有线网络线路,无法进行视频数据传输,因此建议采用室外AP部署无线网络的方式,接入监控摄像头,进行补点,通过无线传输,避免重新挖道路拉线的麻烦,将视频数据实时传输给监控中心,建议采用双频AP,支持5G射频,带宽更高,可以提高转发速率,并且5G频段低干扰,使视频传输更流畅。

3.3.1 楼宇可视对讲等业务系统网络设计设计

 楼宇可视对讲、出入口管理、背景音乐、门禁等系统,数据流量不大,但信息点位众多,可以在同交换机进行传输,通过VLAN划分的方式将系统进行隔离,互相不访问,提高网络安全性及传输效率。

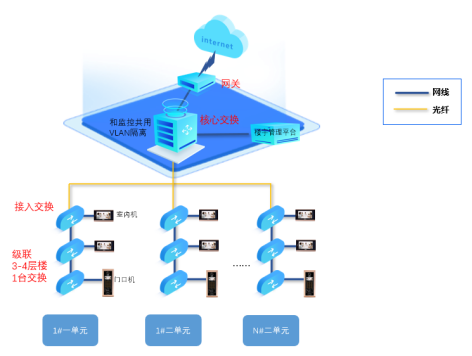

楼宇可视对讲在每个单元部署一台汇聚交换机,在X层X层X层分别部署一台接入交换机,接入与汇聚交换机千兆光纤互联,将入户分机与楼道主机进行连接,并与 出入口及监控机房建立联动,可以相互呼叫及进行开关门控制。






3.4 用户网设计

 用户网主要是为 销售中心、 办公以及业主提供良好的有线、无线网络体验,而良好的网络体验来源于网络建设的规范化与可靠设计。

3.4.1 有线与无线办公网设计

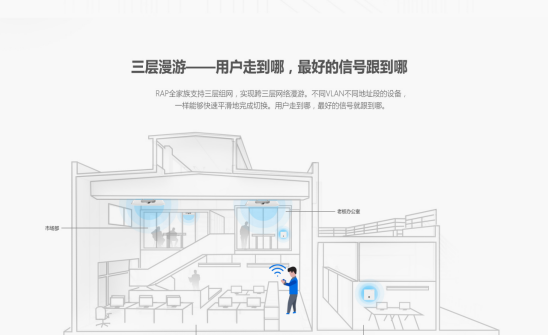

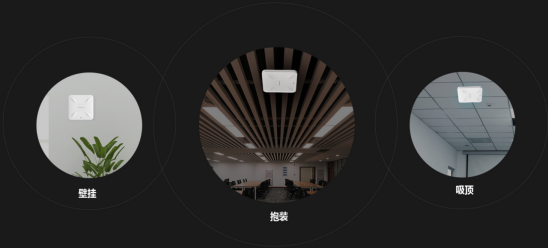

现在的销售中心、 中心日常办公业务多依赖于互联网,尤其是 销售中心,工作人员通过PAD向客户介绍户型,查询房源信息、收取定金等,操作频繁,要求网络流畅,无卡顿现象,然而一旦举行 销售活动,通常看房的客户会比较多,这时就对无线网络提出较高要求,不仅仅要满足看房客户的上网需求,还要保证员工无线业务的流畅运行。在这样的高密场景,建议采用高性能的RG-RAP2200(E)实现无线覆盖,即使上网的人再多、终端再多也不会时断时续,为看房客户提供满意的售房服务。



3.4.4 WIFI认证营销设计

 内部员工上网可以采用“固定账号密码”的WEB认证方案替代传统的输入WiFi密码的上网方案。 业主及外来用户可以通过短信或微信认证的方式访问互联网,在为用户提供无线互联网访问的同时,帮助 收集客户信息,后期进行精准的广告推送和营销。

短信认证:当用户搜索到无线信号点击连接,接入成功后打开浏览器输入任意网址,这时认证系统检查判断该用户是否通过认证,如果没有匹配信息,推送认证页面,当用户输入自己的手机号码,及获取的正确短信验证码后,点击登录,通过认证。身份认证系统会返回给用户认证成功页面并同时自动推送广告主页等。

微信认证:在用户连接无线网时自动的弹出认证页面,让上网用户主动扫码关注微信号和小程序,可以轻易的帮助 做到微信引流,及广告推送。

         image.png      image.png

3.5 网络运维设计

运维一直是网络建设以及后期维护过程中一个异常重要的环节,同时也是一个难度较大的部分。 没有专业的网络运维人员,当故障出现时只能寻求工程商帮助,而由于  工程人员技术能力通常较弱,无法配合工程商远程排查,只能现场解决,需要花费大量的时间和成本才能处理完成,而在网络故障没有修复前,将影响 业务系统的正常运行,对业主也可能造成很多不便。所以一个统一的,交互界面友好的运维管理平台,乃至于一个综合的监控平台对 的整体运维来说异常重要。

3.5.1 云平台运维设计

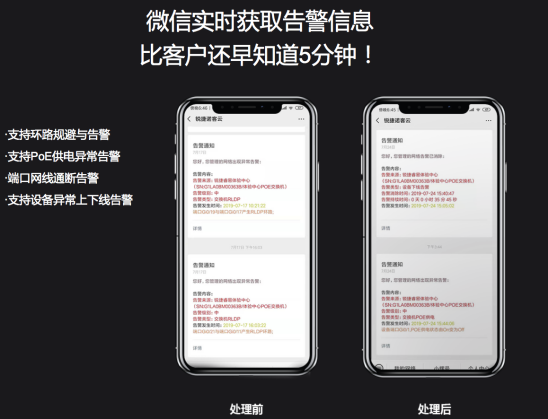

      针对于这种场景睿易设计了睿易云运维平台及睿易APP,通过云平台的绑定,可以实时的显示网络的设备在线情况、线路连接状态、在线用户数等众多网络信息,帮助运维人员掌握网络的情况快速的定位故障。


      同时睿易云还支持项目托管,可以将 的网络托管给对应的工程商、服务商对网络进行统一的管理运维,因为依托于云,很多的操作在远程就可以轻松解决,不需要到现场处理,降低了故障的影响时间。


四、为小鹏汽车 带来的价值

①设备网、用户网双网物理隔离,提高数据安全与稳定

②高性能出口网关,在满足公安远程调取监控视频需求外,智能流控设计,为 员工及业主提供高速互联网访问体验

③设备网中监控、可视对讲、出入口管理等业务系统逻辑隔离,互不干扰,保证系统运行稳定性

④ 安防配合智能监控交换机大缓存设计,完美打造整体安防体系,高速转发,无卡顿

⑤电梯及不易布线区域通过网桥无线传输,满足高效转发的同时降低成本投入

⑥在 销售中心、 公共区域部署WIFI网络,提升 服务质量,多种认证方式,助力 营销转化。

⑦ 销售中心及 办公打印随时随地拿出手机就可以完成打印,便捷又高效

⑧一块大屏将网络、监控设备运行状态尽收眼底,网络运维用手机就可以搞定
