青年公寓项目无线WIFI改造技术方案
发布日期:2021-11-01 15:57:00阅读量:619

(一)项目概述

1.1 客户存在问题及需求分析

1、青年公寓WIFI的总出口带宽为100M,此带宽值在入住人员不多的情况下,还能满足WIFI使用需求,一旦公寓的入住率高的话,伴随WIFI使用率也会急剧升高,由此会造成使用者感知网速慢,打开互联网网页较慢的情况出现,需要提升广东省团校青年公寓WIFI的总出口带宽。

2、客户部分区域无线信号较差,增加走廊位置的吸顶式AP,消除现有的覆盖盲区,使用户上网更顺畅。

3、增加的设备与原设备兼容,支持无缝漫游,可以整层使用同一个无线上网的账号及密码,在不同的区域内走动无需手动切换,不同AP信号覆盖之间,接入终端切换速度不高于50ms。

4、可以统一控制管理,实现信道自动选择、软件自动升级。

5、 可以在后台看到设备的在线离线情况,可以看到每个无线AP的接入人数情况。    6、覆盖范围和性能要求:无线WiFi网络的信号强度等级要求不低于-75dBm,覆盖区域所有位置单用户下载速率至少30M以上。具体数值参考下表:


RSRP(dBm)

覆盖强度级别

备注

Rx<= -105

覆盖强度等级6

覆盖较差,业务基本无法起呼。

-105<rx<=-95

覆盖强度等级5

覆盖差。室外语音业务能够起呼,但呼叫成功率低,掉话率高。室内业务基本无法发起业务。

-95<rx<=-85

覆盖强度等级4

覆盖一般,室外能够发起各种业务,可获得低速率的数据业务。但室内呼叫成功率低,掉话率高。

-85<rx<=-75

覆盖强度等级3

覆盖较好,室外能够发起各种业务,可获得中等,速率的数据业务。室内能发起各种业务,可获得低速率数据业务。

-75<rx<=-65

覆盖强度等级2

覆盖好,室外能够发起各种业务可获得高速率的数据业务。室内能发起各种业务,可获得中等速率数据业务。

Rx>-65

覆盖强度等级1

覆盖非常好。


 7、客户原来的语音交换机被上一家使用单位拆走,需增加语音交换机一台,对设备进行安装调测,恢复公寓的客房电话系统。

(二)方案设计

2.1 方案描述

我司方案采用双频吸顶式无线接入点产品,可以方便地安装于走走道天花板。配合无线控制器,可实现统一管理、配置、维护、支持智能信号优化,支持2/3层无缝漫游,配合丰富的安全和访问控制功能,为无线用户提供优秀的数据转发体验。

2.2 设备连接

AP直接连接到POE交换机,所有AP均使用PoE网线供电,不需要本地取电。PoE交换机上联连接到核心交换机,无线控制器旁挂在核心交换机上面,核心交换机与出口防网关对接。每个楼层的AP全部对应连接到对应的楼层PoE交换机,PoE交换机连接到核心交换机,核心交换机、无线控制器及出口网关放于1楼的主机房。

2.3 部署模式

由于本项目,涉及AP数量较多,覆盖范围较广,所以本次项目采用集中管理的AC+FitAP方式部署AP,该方式主要的逻辑结构有中心集中管理控制器AC和前端的分布式管理AP组成,这种方式对多楼层面积大的无线覆盖比较合适,对漫游和无线前端AP管理和控制有非常高效的控制方式,而且后期当网络需要升级改造新增AP点位时,AP可零配置接入,方便快捷。

2.4 新增AP点位


楼层

吸顶AP

面板AP

24POE交换机

2F

6

/


3F

6

/


4F

6

/

1

5F

6

/


6F

6

/

1

7F

6

/


总数

36个

/

2

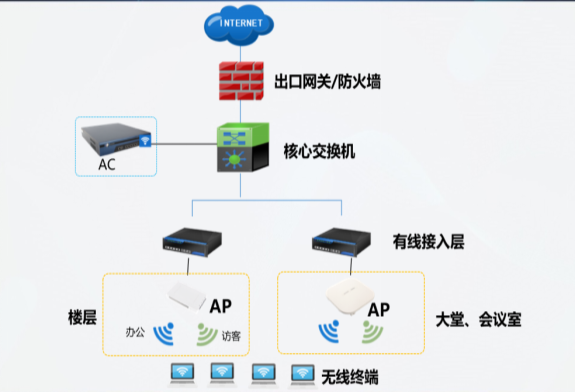

(三)网络拓扑图



(四)无线设备性能介绍

目前广东省团校青年公寓WIFI-AP、PoE交换机、无线AC控制器都是使用信锐的产品,考虑到兼容性,我司增加的AP设备为同一品牌的信锐WIFI-AP和PoE交换机。

4.1 吸顶AP

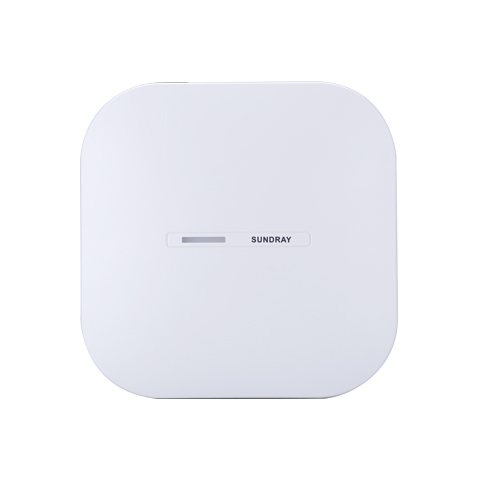

型号为Sundray NAP-3600(MU)-H,产品如下图所示:




NAP-3600(MU)-H无线AP是新一代商用高性能室内无线接入点。

 NAP-3600(MU)-H室内无线AP内置矩阵式智能天线,基于最新的Wi-Fi 5标准,支持2×2 MU-MIMO技术、OFDMA空分复用技术和1024QAM调制解调算法,整机最高速率可达1.2Gbps,可提供更快的无线上网和更大的无线覆盖范围。产品高达1.2Gbps的最大传输速率能够轻松满足各种无线业务的承载使用,如视频、语音等多媒体业务,并提供智能射频、服务质量保证、无缝漫游等。

   NAP-3600(MU)-H室内无线AP采用千兆以太网口上行链路,保证无线高速传输;支持本地供电与PoE远程供电,可根据客户现场供电环境进行灵活选择。配合信锐下一代网络控制器,为用户带来快速网络体验和更安全的业务接入。

 NAP-3600(MU)-H室内无线AP外观美观大方,安装方便,适用于吸顶、壁挂以及桌面放装。

   关键特性

1)、支持802.11ac协议,整机最大速率1167Mbps;

2)、内置矩阵式智能天线,支持MU-MIMO技术和OFDMA技术;

3)、支持1024QAM调制解调算法,相比于256QAM性能提升25%;

4)、支持千兆以太网上行链路,提供更高的传输带宽,更高的数据吞吐;

5)、支持802.3at/bt以太网供电标准以及本地电源供电,部署灵活;

6)、内置USB2.0扩展接口,可外接U盘实现APP、文件缓存以及应用扩展;

7)、支持网关路由一体化、胖瘦模式一体化,支持拨号接入互联网;

8)、支持点对点、点对多点WDS中继网桥,实现不便布线区域覆盖;



4.2 PoE交换机

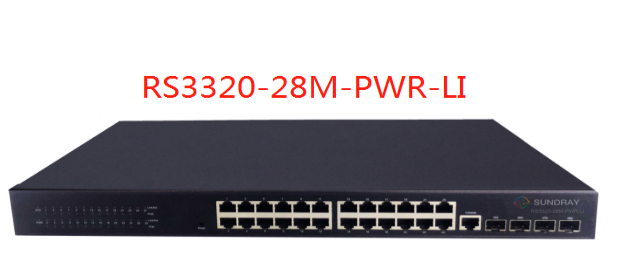

型号为Sundray RS3320-28M-PWR-LI,产品如下图所示:



技术性能介绍:

RS3320-28M-PWR-LI安视交换机是24口千兆POE交换机,提供了24个千兆POE下联电口,4个千兆 SFP光口。其中,POE电口支持IEEE 802.3af/at供电标准,单端口最大输出POE功率30W,整机最大输出POE功率370W。

RS3320-28M-PWR-LI安视POE交换机采用全新的系统架构设计,可以同瘦AP模式一样在无线AC上零配置上线管理,实现安视交换机的即插即用。安视交换机还支持通过多种方式自动发现无线AC,通过无线AC即可对交换机进行配置管理,包括端口信息、VLAN、端口开启关闭等;可以通过无线AC进行可视化状态查看,包括交换机负载、端口转发负载、交换机在线离线状态、端口开启关闭状态等;还具备比传统交换机更安全的特性,同时可以与无线网络、安全设备进行联动实现更安全的网络管控。

RS3320-28M-PWR-LI安视POE交换机支持路由功能,适用于二层、三层网络组网架构,提供高性能转发服务同时,支持对外POE供电,能够满足大型网络的组网需求,并具备丰富的智能和安全特性,特别适合于作为大型校园网、企业网、IP城域网的接入设备。

关键特性

1)、整机提供24个千兆POE电口,4个千兆 SFP光口;
2)、支持802.3af/at供电标准,单端口最大输出功率30W,整机最大输出功率370W;
3)、支持胖瘦模式切换,瘦模式下零配置上线管理,实现即插即用;
4)、支持无线AC集中配置管理,包括端口信息、VLAN、端口开关等;
5)、支持可视化状态查看,包括交换机负载、转发负载、在线状态、开关状态;
6)、具备安全特性,支持与无线网络设备、安全设备联动实现更安全的网络管控;
7)、支持M-LAG技术,跨设备链路聚合,配对的设备具有独立控制平面;
8)、满足大型组网需求,适合作为大型校园网、企业网、IP城域网建设接入设备。



(五)方案价值

5.1 通过此改造方案可以提高出口的带宽的提升,提高客户使用终端的速率,大大提升客户的网络使用感知和体验。

5.2 通过使用同样品牌的设备,既可以实现设备的兼容性,也可以减少核心设备无线AC控制器的投入成本。

5.3通过改造升级可实现可视化平台:有统一的管理平台,对所有网络设备进行统一管理;通过可视化的界面对网络状态、安全状态进行直观呈现。




5.4我司提供7*24故障响应及处理:7*24*4小时受理报障,2小时内响应,4小时内上门处理故障服务,这在很大程度上保证客户的网络正常使用。

(七)质量控制管理

我司对于设备的质量把控部分,与设备原厂直接采购的方式,严格把控设备的质量问题,并对施工材料的材质进行严格把控,设备上架连通后进行数据的测试,包括速率、ping数据包、延时、丢包、抖动等情况,保证设备系统的运行正常。

(八)施工服务及人员配置、安全生产、作业

对于此项目,我司设置项目经理一名,施工工程总负责人一名,技术工程师2名,施工人员若干,在实施工程中,严格遵循甲方的要求进行实施,保证甲方日常工作的正常开展。在实施的过程中,只进行弱电部分的操作,不进行强电等部分不相干的工作,避免发生意外情况。在实施的过程中,佩戴工程帽、施工服、保护绳等必需保护措施。

(八)售后服务

1、设备相关配置按需修改.

2、7*24故障响应及处理:7*24*4小时受理报障,2小时内响应,4小时内上门处理故障;

3、设备应急顶替:当设备出现短时间内不可修复的故障时,可提供性能相近的设备顶替故障设备,使网络最短时间内恢复正常运行;

4、提供电话及网络远程技术支持;

5、提供每半年的上门巡检服务;

6、设置售后服务工程师1名及客响人员1名,客户有任何关于该项目的事宜都可以直接联系沟通。
